Schrauben 1x1

Download als Pdf
Ob Holz-, Blech- oder Gewindeschraube, die Auswahl an Schrauben ist sehr groß. Es ist wichtig, die Schrauben für die entsprechende Verbindung ganz gezielt auszuwählen. Unterschiedliche Kopfformen, Schraubenlängen und Gewindearten sind zu beachten.

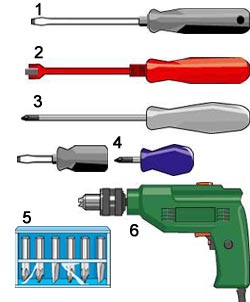

Die Werkzeuge

  1. Schlitzschraubendreher

  2. Schraubendreher mit Schraubenhalter

  3. Kreuzschlitzschraubendreher

  4. Kurze Schraubendreher

  5. Schrauberbit-Magazin

  6. Bohrmaschine mit regelbarer Geschwindigkeit


In unserer Fachabteilung erhalten Sie eine große Auswahl an Schraubendrehern der unterschiedlichsten Größen und Ausführungen.
TIPP
Achten Sie beim Kauf von Schraubendrehern auf Schraubsystem und Größe, da nicht passende Schraubendreher schnell zur Zerstörung des Schraubenkopfes führen können. Nur eine ausreichende Berührungsfläche zwischen Schraubendreher und Schraubenkopf garantiert genügend Drehmoment, um Schrauben erfolgreich zu drehen.

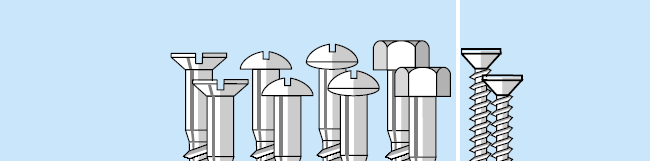

Für fast alle Holzverbindungen

Holzschrauben
  1. Senkkopf-Holzschraube
    Vielseitige Verbindungsschraube.


  2. Halbrundkopf-Holzschraube
    Für Befestigungen ohne Senkloch.


  3. Linsenkopf-Holzschraube
    Zum Befestigen von Schildern usw. Kopf wird bis zum Rand versenkt.


  4. Sechskant-Holzschraube
    Der Kopf wird mit einem Sechskantschlüssel angezogen.


  5. Montageschraube
    Insbesondere für Spanplatten.


  6. Montageschraube mit Schaft
    Zum Verbinden zweier Holzteile.


  7. TX-Universalschraube


  8. Zierkopfschraube
    Für dekorative Anwendungen.

  9. Stockschraube
    Insbesondere zum Befestigen von Sanitärobjekten.
Blechschrauben
Blechschrauben
(Senk-, Sechskant- u. Linsenkopf)
Für Blech und Kunststoff-Tafeln.
Schraubhaken
Schraubhaken
Vielfältige Ausführungen erhältlich

Konstruktionsverbindungen

Gewindeschrauben
  1. Schloss-Schraube
    Vierkantansatz unter dem Kopf verhindert das Mitdrehen.


  2. Maschinenschraube
    für Metallkonstruktionen.


  3. Zylinderkopf-Gewindeschraube


  4. Halbrundkopf-Gewindeschraube


  5. Senkkopf-Gewindeschraube
    Zum Eindrehen mit dem Schraubendreher.


  6. Sechskantmutter


  7. Hutmutter


  8. Flügelmutter


  9. Unterlegscheibe


  10. Federring


  11. Fächerscheibe


  12. Abdeck-Kappen
    Zum Aufstecken auf Schraubenköpfe mit spezieller Kopfbohrung.

Der passende Schraubendreher

1. Philips-Kreuz-Schlitz

2. Posidriv-Kreuz-Schlitz

3. Längs-Schlitz 		a) richtig

b) zu klein

c) zu groß

Tipps für die Schraubenverbindungen

Bohren Sie in der Stärke des Kerndurchmessers vor, ansonsten werden die Holzfasern zerstört, und die Schraube bekommt keinen Halt. Die Festigkeit Ihrer Holzverbindung ist nicht mehr gewährleistet.
Die Schraube sollte etwa doppelt so lang wie das zu befestigende obere Teil sein. Bohren Sie im oberen Teil ein Loch im Schaftdurchmesser. Bei Senkkopfschrauben den Schraubenkopf weit genug versenken. Nun im unteren Teil ein Loch im Durchmesser des Schraubenkerns bohren.
Um dicke Holzteile aufzuschrauben, sollten Sie ins dicke Teil ein Loch im Durchmesser des Schraubenkopfes bohren. Danach bohren Sie das Loch für den Schraubenschaft. Wenn die genaue Position für die Verbindung der beiden Teile feststeht, bohren Sie im unteren Teil ein Loch im Kerndurchmesser der Schraube.
Eine stabile T-Verbindung von Kantholz und waagerechtem Riegel kann man gut mit Maschinenschrauben herstellen. Dazu ein Loch im Gewindedurchmesser in beide Teile bohren. Zum Aufnehmen der Mutter nun ein entsprechend großes Loch in den Riegel bohren und zum Riegelende gerade ausstechen.

Die Schraube, mit je einer Unterlegscheibe versehen, einsetzen. Die Mutter kann mit einem Keil gehalten werden. Nun die Schraube mit einem Gabelschlüssel anziehen.




Schrauben richtig einkaufen

Damit Sie die richtigen Schrauben für Ihre Verbindung einkaufen, sollten Sie sich am Etikett der Schraubenverpackung orientieren. Folgende wichtige Bezeichnungen sind darauf zu finden:
  1. Schraubenbezeichnung

  2. Schraubenkopf und Material

  3. Schaftdurchmesser x Schaftlänge*
    * Bei Senkkopfschrauben wird die Länge bis
    zum Schraubenkopfende gemessen.
  4. Packungsinhalt
